機械類別
|
名稱
|
參數
|
|
動力系統
|
主軸電機
|
11KW
|
|
主軸轉速
|
3000r/min
|
|
|
X軸伺服電機
|
1.8 KW
|
|
|
Y軸伺服電機
|
1.8 KW
|
|
|
Z軸伺服電機
|
1.8 KW
|
|
|
控制系統
|
臺灣新代
|
21TB
|
|
加工范圍
|
主軸通過直徑
|
Φ52mm
|
|
最大加工直徑
|
Φ250mm
|
|
|
最大切削長度（刀塔）
|
530mm
|
|
|
行程范圍
|
X軸行程
|
300mm
|
|
Y軸行程
|
120mm
|
|
|
Z軸行程
|
530mm
|
|
|
X軸快移速度
|
20m/mim
|
|
|
Y軸快移速度
|
20m/mim
|
|
|
Z軸快移速度
|
20m/mim
|
|
|
主軸端部型式及代號
|
A2-6
|
|
|
主軸前端孔錐度
|
1:20
|
|
|

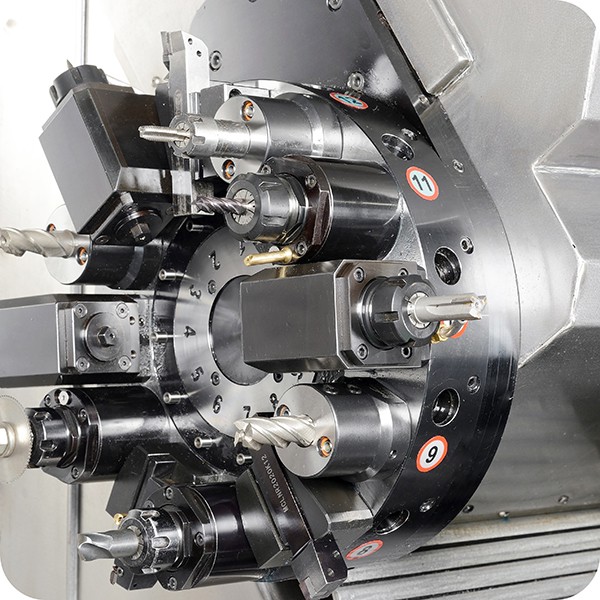

刀塔規格
|
刀塔形式
|
12工位伺服動力刀塔
（不含動力刀具）
|
|
動力頭
|
ER25
|
|
|
外圓刀
|
20×20
|
|
|
鏜刀桿直徑
|
Φ20mm
|
|
|
外形尺寸及重量
|
總重
|
約6500KG
|
|
外形尺寸（長×寬×高）
|
3000×1600×2200mm
|
|
|
選配裝置
|
自動送料機、液壓卡盤、工件收集器等
|
|
